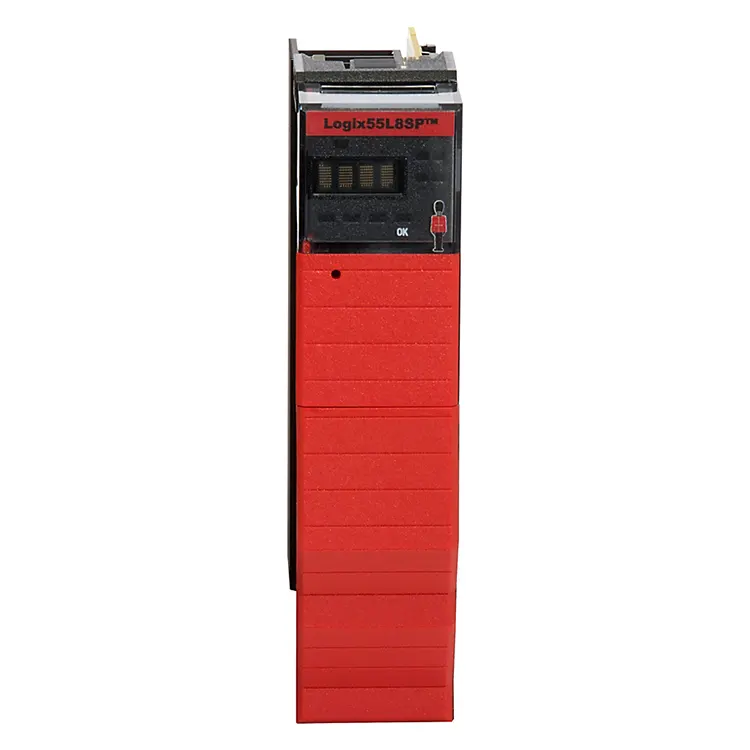

LeAllen Bradley 1756-L8SPest un contrôleur partenaire de sécurité conçu pour l'architecture de contrôle de sécurité GuardLogix 5580. Installé dans un châssis ControlLogix aux côtés d'un automate principal GuardLogix 5580 compatible, il contribue à fournir l'architecture de traitement requise pour les applications de sécurité industrielle de haute intégrité. Ce guide explique sa fonction, son architecture, ses spécifications, les considérations d'installation, le flux de travail de configuration, les points de dépannage et les considérations d'achat pour les ingénieurs, les équipes de maintenance, les intégrateurs de systèmes et les acheteurs d'automatisation industrielle.
Les systèmes d'automatisation industrielle doivent de plus en plus effectuer deux tâches en même temps : maintenir un fonctionnement efficace des machines et exécuter des fonctions de sécurité de manière fiable. Dans une architecture GuardLogix 5580, leAllen Bradley 1756-L8SPsert de contrôleur partenaire de sécurité associé à un contrôleur GuardLogix principal compatible.
La documentation Rockwell Automation identifie le 1756-L8SP comme faisant partie de la famille de contrôleurs de sécurité GuardLogix 5580. L'appareil n'est pas simplement un processeur PLC autonome conventionnel. Au lieu de cela, il participe à l'architecture de sécurité du système et fonctionne avec un contrôleur principal compatible. :contentReference[oaicite:0]{index=0}
Cette distinction est importante lors de la sélection des équipements de remplacement. Une erreur d'achat courante consiste à traiter le 1756-L8SP comme un processeur ControlLogix indépendant à usage général. Sa fonction prévue est spécifiquement liée à l'architecture de sécurité GuardLogix, de sorte que la compatibilité avec l'automate principal, le châssis, le micrologiciel, la configuration du projet et les exigences de sécurité applicables doivent être prises en compte ensemble.
L'objectif principal du 1756-L8SP est de participer à l'architecture de traitement redondante utilisée par les automates de sécurité GuardLogix 5580. Rockwell Automation répertorie le 1756-L8SP parmi les automates de sécurité GuardLogix 5580 et identifie l'appareil par le code produit 176 dans les informations sur son automate Studio 5000. :contentReference[oaicite:1]{index=1}
Pour un concepteur de systèmes industriels, l'avantage pratique est architectural : le contrôle lié à la sécurité peut être intégré dans un environnement d'automatisation basé sur ControlLogix plutôt que de nécessiter une plate-forme de contrôle entièrement distincte pour chaque fonction de sécurité.
En fonction de la conception complète du système, cette architecture peut prendre en charge des applications impliquant la protection des machines, les fonctions d'arrêt d'urgence, le verrouillage de sécurité, les mouvements sécurisés, la protection des processus et d'autres tâches de contrôle liées à la sécurité. La capacité de sécurité réelle dépend de la configuration certifiée complète, y compris la combinaison de contrôleurs, le micrologiciel, les E/S de sécurité, la conception de l'application et les normes applicables.
L'une des considérations les plus importantes est de comprendre que le 1756-L8SP ne remplace pas l'automate GuardLogix principal. Il est conçu pour fonctionner avec un automate de sécurité GuardLogix 5580 compatible.
Les familles de contrôleurs principaux compatibles incluent des modèles tels que 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES et 1756-L85ES. La documentation actuelle de Rockwell Automation identifie ces modèles comme des automates GuardLogix 5580 et identifie séparément le 1756-L8SP comme un automate de sécurité au sein de la même architecture. :contentReference[oaicite:2]{index=2}
Exécute l'application GuardLogix et coordonne le fonctionnement du système.
Assure le rôle de partenaire de sécurité au sein de l’architecture du contrôleur.
Connecte les dispositifs de sécurité sur le terrain et les fonctions de sécurité des machines.
Pour les projets critiques en matière de sécurité, les ingénieurs doivent toujours vérifier la combinaison exacte du contrôleur et la révision du micrologiciel par rapport à la documentation technique et à la certification de sécurité Rockwell Automation applicables. Les données techniques publiées par Rockwell indiquent que certaines capacités de sécurité fonctionnelle dépendent des révisions spécifiées du micrologiciel et des configurations du système. :contentReference[oaicite:3]{index=3}
Les spécifications techniques sont importantes lors de la planification d'un remplacement, de l'évaluation de l'état de l'armoire ou de la vérification si une installation existante peut accueillir le module. Les références techniques disponibles identifient le 1756-L8SP comme un contrôleur partenaire de sécurité de style ouvert monté sur châssis.
| Paramètre | Informations sur le 1756-L8SP |
|---|---|
| Famille de produits | ControlLogix / GuardLogix 5580 |
| Type de produit | Contrôleur partenaire de sécurité |
| Montage | Châssis ControlLogix |
| Enceinte | Style ouvert |
| Tirage actuel | 5 mA à 1,2 VCC ; environ 1,2 A à 5,1 VCC |
| Température de fonctionnement | Jusqu'à -25 à 70 °C selon la configuration spécifiée |
| Température de stockage | Environ -40 à 85 °C |
| Humidité relative | Jusqu'à 95 %, sans condensation |
| Ports réseau | Pas de port réseau intégré |
Les spécifications publiées des distributeurs rapportent les chiffres standard de puissance et d'environnement ci-dessus, tandis que la documentation de Rockwell Automation doit rester la référence pour les exigences exactes d'installation et de certification d'une application de sécurité. :contentReference[oaicite:4]{index=4}
Le 1756-L8SP est pertinent partout où une architecture de sécurité GuardLogix 5580 est utilisée pour intégrer le contrôle de sécurité à un système d'automatisation industrielle plus vaste. Les environnements typiques peuvent inclure la fabrication, la construction de machines, la manutention, la production automobile, l'emballage et les installations liées aux processus.
Le module lui-même ne détermine pas la fonction de sécurité. Au lieu de cela, il fait partie d'un système de sécurité complet qui peut inclure des dispositifs d'entrée de sécurité, des dispositifs de sortie de sécurité, des entraînements, des moteurs, des équipements de protection, des dispositifs d'arrêt d'urgence et une logique de sécurité spécifique à l'application.
Une installation correcte commence par la compatibilité du système plutôt que par la simple insertion d'un module dans un emplacement disponible. Avant le remplacement ou la mise en service, les ingénieurs doivent vérifier le châssis, l'automate GuardLogix principal, la révision du micrologiciel, la configuration du projet et la documentation relative à la sécurité.
Un module de remplacement ne doit jamais être sélectionné uniquement parce que le numéro de catalogue semble similaire. GuardLogix, ControlLogix et les générations de contrôleurs antérieures peuvent avoir un matériel visuellement similaire mais des rôles fonctionnels différents.
Lorsqu'un système GuardLogix signale un problème impliquant le partenaire de sécurité, le personnel de maintenance doit d'abord déterminer si le problème est lié au matériel, à la configuration, au micrologiciel, à la communication du châssis ou au système de sécurité au sens large.
| État observé | Éléments à vérifier |
|---|---|
| Défaut du contrôleur ou du partenaire | État du contrôleur, diagnostics du module, compatibilité du micrologiciel et configuration du projet |
| Statut de sécurité inattendu | E/S de sécurité, logique d'application, appareils de terrain et diagnostics des tâches de sécurité |
| Module non reconnu | Emplacement du châssis, identité matérielle, compatibilité des révisions et configuration |
| Le système tombe en panne après le remplacement | Numéro de catalogue, micrologiciel, révision du projet, couplage du contrôleur et validation de sécurité corrects |
Les équipes de maintenance doivent documenter l'identité matérielle d'origine et la révision du contrôleur avant de remplacer un module. Cette étape simple peut réduire considérablement les délais de mise en service, en particulier dans les systèmes de production plus anciens où la documentation originale du projet peut être incomplète.
L'achat d'un contrôleur industriel est différent de l'achat d'un produit électronique grand public conventionnel. Les acheteurs doivent prendre en compte les numéros de pièces exacts, l'état du matériel, les informations de révision, la disponibilité, la documentation, les conditions de garantie et la compatibilité des applications.
Pour l'Allen-Bradley 1756-L8SP, les acheteurs doivent confirmer au moins les informations suivantes avant de passer une commande :
Lumière flottante Automation Trade Co., Ltd. peut aider les acheteurs d’automatisation industrielle qui ont besoin d’aide pour identifier les composants d’automatisation et trouver des équipements de remplacement. Lors d'une demande de devis, fournir le numéro de catalogue complet et les informations disponibles sur la plaque signalétique peut contribuer à réduire les communications inutiles et à améliorer la précision de l'identification des pièces.
Non. Le 1756-L8SP est un automate partenaire de sécurité utilisé dans l'architecture de sécurité GuardLogix 5580. Il ne doit pas être traité comme un processeur ControlLogix autonome à usage général. Rockwell Automation le répertorie dans la famille de contrôleurs de sécurité GuardLogix 5580. :contentReference[oaicite:6]{index=6}
Le 1756-L8SP est conçu pour fonctionner avec les automates de sécurité primaires GuardLogix 5580 compatibles, y compris les membres de la famille 1756-L81ES à 1756-L85ES. La compatibilité exacte doit être vérifiée par rapport à la documentation actuelle de Rockwell Automation et à la révision du micrologiciel installé. :contentReference[oaicite:7]{index=7}
Les spécifications du produit disponibles identifient le 1756-L8SP comme n'ayant pas de port réseau intégré. Son rôle est celui de partenaire de sécurité au sein du châssis ControlLogix plutôt que celui d'un automate en réseau autonome. :contentReference[oaicite:8]{index=8}
Les systèmes GuardLogix 5580 sont configurés et programmés à l'aide de Studio 5000 Logix Designer. La version exacte du logiciel et les exigences de compatibilité doivent être vérifiées par rapport aux exigences du micrologiciel du contrôleur et du projet.
Un remplacement matériel ne doit pas être traité comme une simple procédure plug-and-play pour une application de sécurité. Le remplacement doit être vérifié par rapport au contrôleur existant, au micrologiciel, à la configuration du projet, aux exigences de sécurité et à la procédure de mise en service.
La documentation technique de Rockwell Automation indique que les configurations GuardLogix 5580 spécifiées utilisant le 1756-L8SP peuvent prendre en charge des fonctionnalités jusqu'à SIL 3 et catégorie 4/niveau de performance e dans les conditions applicables. La certification dépend du système complet, du micrologiciel spécifié, de l'architecture et de la mise en œuvre plutôt que du seul 1756-L8SP. :contentReference[oaicite:9]{index=9}
L'Allen-Bradley 1756-L8SP occupe une position spécialisée dans la plateforme GuardLogix 5580. Plutôt que de fonctionner comme un automate indépendant, il fonctionne comme un partenaire de sécurité au sein d'une architecture GuardLogix compatible, contribuant ainsi à fournir la structure de traitement requise pour les applications de sécurité à haute intégrité.
Pour les ingénieurs, les considérations les plus importantes sont la compatibilité du système, le couplage des contrôleurs, le micrologiciel, les exigences du châssis, la conception des applications de sécurité et la validation. Pour les équipes d’achats, la vérification exacte du numéro de pièce, l’état du produit, la traçabilité, la garantie et les exigences de livraison peuvent être tout aussi importantes.
Une compréhension claire du 1756-L8SP peut contribuer à réduire les remplacements incorrects, à réduire le temps de dépannage et à rendre la maintenance de l'automatisation industrielle plus prévisible. Que vous planifiiez une nouvelle installation GuardLogix ou recherchiez un remplacement pour une ligne de production existante, une identification précise du produit doit toujours précéder l'achat et la mise en service.
