Cléence FD-H32

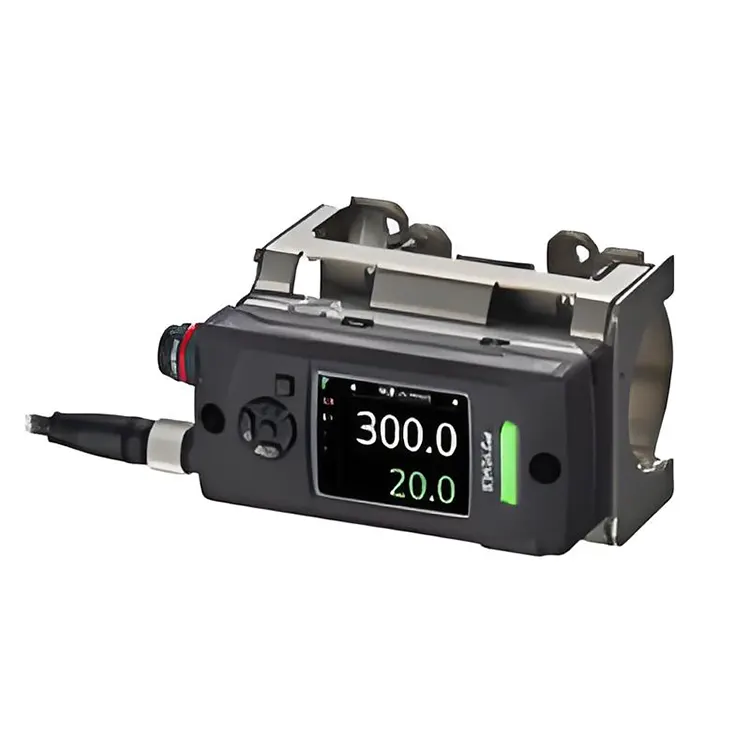

Le Keyence FD-H32 est un capteur de débit sans contact à pince hautes performances conçu pour la mesure du débit continu de fluides liquides dans les pipelines. Floating Light Automation est un distributeur agréé et peut offrir une livraison rapide.

Il ne nécessite pas de couper les canalisations ni d'arrêter la production pendant l'installation, évitant ainsi complètement les problèmes de perte de pression, de fuite et de maintenance causés par les capteurs de débit intrusifs traditionnels.

Il convient aux diamètres de tuyaux de 25 A (32 mm) à 100 A (114 mm) et peut mesurer avec précision le débit dans une large plage de 0,5 L/min à 200 L/min, ce qui est idéal pour l'eau, le liquide de refroidissement, l'eau pure et d'autres scénarios de surveillance du débit de fluide à faible viscosité.

S'appuyant sur la technologie de détection par ultrasons unique de Keyence, le FD-H32 peut atteindre une précision de mesure de ± 3 % de la pleine échelle, même dans des canalisations présentant de petits diamètres et des débits instables, et peut produire des données de débit en temps réel via des interfaces analogiques et numériques, ce qui est pratique pour un accès direct aux API, SCADA et autres systèmes de contrôle industriels.

Il prend également en charge la sortie de commutateur à 2 niveaux pour l'alarme de limite supérieure et inférieure de débit, aidant ainsi les utilisateurs à réaliser un contrôle automatisé du processus et un avertissement de condition anormale.

Spécifications de base

FD-H32 par rapport aux autres modèles Keyence de la série FD : guide de comparaison

La série de capteurs de débit à pince FD de Keyence comprend plusieurs modèles pour s'adapter à différents scénarios d'application. Ci-dessous, nous comparons le FD-H32 avec d’autres modèles grand public pour vous aider à choisir le produit le plus adapté :

Suggestions de sélection clés :

· Si votre projet consiste à mesurer le débit de pipelines de petit calibre inférieur à 25 mm, nous vous recommandons de choisir le FD-Q20C, qui offre des performances de coût plus élevées pour la mesure du micro-débit.

· Si vous devez mesurer le débit dans des pipelines de gros calibre supérieur à 114 mm, nous vous recommandons de faire correspondre le FD-V70A pour s'adapter à une large plage de débit et maintenir une grande précision.

· Le Keyence FD-H32 est le choix le plus polyvalent pour la plupart des lignes de production industrielles et des équipements supportant les pipelines, et peut répondre à la demande de surveillance du débit des diamètres de tuyaux les plus courants.

Combinaisons de correspondance recommandées

Pour répondre aux différents besoins des différents systèmes d'automatisation, nous proposons les solutions communes suivantes, basées sur les pratiques d'ingénierie :

1. Affichage autonome + correspondance d'alarme

Pour les utilisateurs qui n'ont besoin que d'un affichage local et d'une alarme de débit, il est recommandé de faire correspondre l'amplificateur d'affichage Keyence FD-A100.

Cette combinaison ne nécessite pas de connexion à un système de contrôle supérieur, peut afficher directement le débit en temps réel sur le site et définir les alarmes de débit limite supérieure et inférieure pour émettre des signaux de commutation, ce qui convient aux équipements indépendants, aux petits systèmes de refroidissement, aux équipements de traitement de l'eau et à d'autres scénarios.

2. Correspondance d'accès au système de contrôle industriel

Pour les projets qui doivent intégrer des données de flux dans des systèmes PLC ou DCS, le FD-H32 lui-même prend en charge la sortie analogique 4-20 mA et la sortie de commutateur NPN, qui peuvent être directement connectées à la plupart des PLC courants du marché.

Pour les utilisateurs qui ont besoin d'une communication Modbus, nous recommandons d'associer le contrôleur modulaire de la série Keyence NX pour réaliser une transmission de données numériques, ce qui est pratique pour la surveillance à distance et les statistiques de données.

3. Correspondance du système de surveillance du débit multipoint

Si vous devez surveiller le débit à plusieurs points de mesure sur la même ligne de production, vous pouvez configurer plusieurs têtes de capteur FD-H32 connectées à une unité d'amplificateur centralisée de la série FD-M, ce qui permet d'économiser de l'espace d'installation et de réduire le coût du système par rapport à la configuration d'amplificateurs indépendants pour chaque point, ce qui convient aux lignes de production automatisées avec plusieurs processus et plusieurs points de mesure.

Scénarios d'application courants

· Surveillance du débit de liquide de refroidissement des machines-outils CNC :Surveillance en temps réel de l'approvisionnement en fluide de coupe pour éviter les problèmes de qualité de traitement causés par un débit de liquide de refroidissement insuffisant.

· Surveillance de la circulation de l'eau des refroidisseurs industriels :Compréhension en temps réel du débit d'eau en circulation pour garantir l'efficacité de l'échange thermique du refroidisseur.

· Petite surveillance du débit de l'équipement d'eau pure par osmose inverse :La mesure sans contact ne polluera pas l'eau pure et répondra aux exigences d'hygiène de l'industrie alimentaire et pharmaceutique.

· Contrôle du débit d'alimentation en eau du procédé de production :Retour d'information en temps réel pour obtenir un ajustement automatique du volume d'approvisionnement en eau et économiser les ressources en eau.

· Surveillance du débit d'eau des équipements de nettoyage :Assurez-vous que le débit d'eau de nettoyage répond aux exigences du processus pour garantir l'effet de nettoyage des pièces.

Si vous avez besoin d'obtenir le dernier prix du Keyence FD-H32, de vous renseigner sur l'état des stocks ou d'obtenir des solutions personnalisées, vous pouvez contacter notre équipe d'assistance technique à tout moment, nous vous répondrons dans les 24 heures ouvrables.

Capacité d’approvisionnement et garantie

Floating Light Automation dispose actuellement de 68 unités de FD-H32 en stock dans nos entrepôts de Los Angeles (États-Unis) et de Rotterdam (Pays-Bas), qui peuvent être expédiées dans les 48 heures suivant la confirmation de la commande et livrées dans la plupart des régions du monde dans les 3 à 7 jours ouvrables par express international.

Pour les commandes groupées dépassant le stock existant, nous pouvons planifier directement la livraison depuis l'entrepôt régional Asie-Pacifique de Keyence, avec une capacité d'approvisionnement maximale de 500 unités par trimestre, et le délai de livraison est contrôlé dans les 10 à 15 jours ouvrables.

Tous les produits Keyence vendus par notre société sont 100 % authentiques, nous pouvons fournir des rapports d'inspection d'usine originaux et des certificats de lots.

Après la livraison, nous fournissons 12 mois de service de garantie officielle et fournissons une assistance technique en ligne 24h/24 et 7j/7, y compris des conseils d'installation, le débogage des paramètres et le diagnostic des pannes.

S'il y a un problème de qualité pendant la période de garantie, nous fournissons des services de remplacement gratuits ou de remboursement complet pour garantir que votre projet ne sera pas retardé en raison de problèmes de produit.

FAQ

Q : Quel est le principe de détection du Keyence FD-H32 ?

R : Le FD-H32 utilise un principe de détection bimode combinant « Delta TOF » (différence de temps de vol) et « Pulse Doppler » :

Delta TOF : calcule la vitesse d'écoulement en mesurant la différence de temps de propagation des ondes ultrasonores se déplaçant avec et contre l'écoulement.

Pulse Doppler : améliore la capacité de mesure pour des conditions complexes, telles que les fluides contenant des bulles d'air ou les liquides à haute viscosité.

Cette combinaison bimode permet au FD-H32 de maintenir des mesures stables même avec des fluides complexes, tels que ceux contenant des bulles d'air, ou ceux à haute température ou à haute viscosité.

Q : Avec quels matériaux de tuyaux le FD-H32 est-il compatible ?

R : Le FD-H32 est compatible avec les tuyaux métalliques et les tuyaux en résine rigide.

Q : À quels liquides le FD-H32 est-il adapté ?

R : Il convient à tous les liquides, y compris l’eau, l’eau purifiée, l’huile, les solutions chimiques et les liquides de refroidissement.

Il maintient des mesures stables même dans des conditions complexes, telles que la présence de bulles d'air, des températures élevées ou une viscosité élevée.
