Résumé de l'article :Une mesure précise de la distance est essentielle pour une automatisation industrielle fiable, une manutention efficace des matériaux et une qualité de production constante. LeIFM O1D100Le capteur de distance photoélectrique offre une mesure optique sans contact, des fonctions de commutation configurables, des options de sortie analogique et une communication IO-Link pour une large gamme d'applications d'usine.Lumière flottanteaide les acheteurs industriels à se procurer des composants d'automatisation et à évaluer la compatibilité des capteurs pour leur équipement. Ce guide explore les principales spécifications, principes de fonctionnement, applications pratiques, considérations d'installation et critères de sélection de l'IFM O1D100.

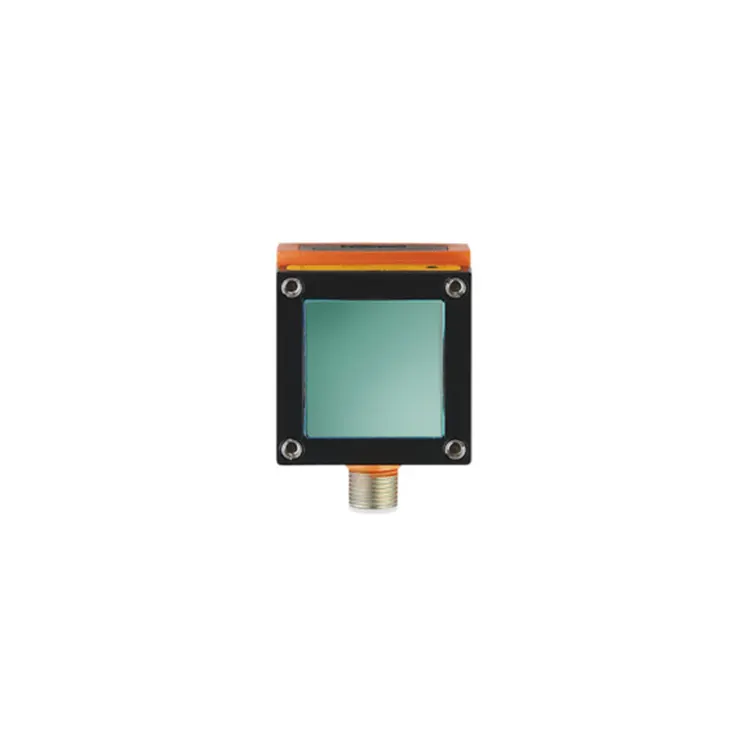

LeIFM O1D100est un capteur de distance photoélectrique conçu pour les applications industrielles qui nécessitent une détection d'objets et une mesure de distance fiables et sans contact. Fabriqué par ifm electronic, il appartient à la famille O1D de capteurs de distance optiques et est conçu pour mesurer des distances allant jusqu'à 10 mètres dans des conditions de référence spécifiées.
Contrairement aux appareils de mesure mécaniques, un capteur de distance photoélectrique n'a pas besoin de toucher l'objet cible. Cela le rend utile pour surveiller les produits en mouvement, détecter les positions des objets et mesurer les distances où un contact physique pourrait interférer avec la production ou endommager des matériaux sensibles.
L'O1D100 combine une plage de détection configurable avec des sorties de commutation et une option de sortie analogique. Son interface IO-Link prend également en charge le paramétrage et le transfert des données des capteurs vers des systèmes d'automatisation compatibles.
Pour les fabricants, les intégrateurs de systèmes et les équipes de maintenance, le principal avantage est la possibilité d'incorporer des informations de distance dans les processus de contrôle existants sans introduire de mécanisme de mesure mécanique au point de détection.
Les acheteurs peuvent consulter la page produit IFM O1D100 de Floating Light pour obtenir des informations sur les produits et des demandes d'approvisionnement.
Lors de l’évaluation d’un capteur industriel, les ingénieurs doivent prendre en compte plus que sa distance de mesure maximale. La configuration des sorties, la compatibilité électrique, la protection de l'environnement, les capacités de communication et les caractéristiques de la surface cible affectent toutes les performances réelles.
| Paramètre | Spécification |
|---|---|
| Type de produit | Capteur de distance photoélectrique |
| Fabricant | ifm électronique |
| Modèle | O1D100 |
| Plage de mesure | 0,2 à 10 m dans des conditions de référence spécifiées |
| Tension de fonctionnement | 18 à 30 V CC |
| Conception de sortie électrique | PNP CC |
| Sorties numériques | 2 sorties de commutation configurables |
| Options de sortie analogique | 4 à 20 mA ou 0 à 10 V, configurable |
| Interface de communication | IO-Link COM2, 38,4 kBauds, révision 1.1 |
| Taux d'échantillonnage | 1 à 50 Hz |
| Indice de protection | IP67 |
| Température ambiante de fonctionnement | -10°C à +60°C |
| Dimensions du boîtier | 59 × 42 × 52 mm |
| Classe de protection laser | Classe 2 |
| Connexion électrique | Un connecteur M12 à cinq broches codé A |
Remarque : les spécifications sont basées sur les informations produit publiées par le fabricant. La plage de mesure indiquée dépend de la réflectivité cible et des conditions de référence. Confirmez la fiche technique actuelle, le schéma de câblage et les exigences de configuration avant l'installation ou l'achat.
Un facteur de sélection important est la précision des mesures. Une portée maximale de 10 mètres ne signifie pas que le capteur offre la même précision à chaque distance. La couleur cible, la réflectivité de la surface, la lumière ambiante et les conditions de fonctionnement peuvent influencer les performances de mesure. Les ingénieurs doivent consulter les spécifications techniques officielles IFM O1D100 lors de la définition des tolérances acceptables.
L'IFM O1D100 utilise la mesure optique du temps de vol. En termes simplifiés, le capteur émet de la lumière vers une cible et évalue le signal renvoyé pour déterminer la distance. Cela permet à l'appareil de mesurer des objets sans nécessiter de contact direct.
Une fois qu'une valeur de distance est obtenue, le capteur peut utiliser ses fonctions de sortie configurées pour communiquer des informations à un contrôleur ou un système d'automatisation connecté.
Par exemple, une ligne de conditionnement peut utiliser les informations de distance pour déterminer si un produit a atteint une position spécifiée. Un contrôleur peut ensuite coordonner une opération de convoyeur, d'actionneur ou d'inspection en fonction du seuil de détection configuré.
IO-Link ajoute une autre couche de fonctionnalités. Avec un maître et un contrôleur compatibles, les techniciens peuvent accéder aux données de processus prises en charge, ajuster les paramètres et récupérer des informations de diagnostic. Cela peut simplifier la mise en service et réduire le besoin de réglages manuels répétés au niveau du capteur.
L'IFM O1D100 convient à de nombreuses tâches d'automatisation industrielle où la mesure de distance sans contact fournit des informations utiles pour un processus de contrôle. Son adéquation doit toujours être vérifiée par rapport à la plage requise, aux propriétés cibles, aux besoins de réponse et à l'environnement d'installation.
Sur les lignes d'assemblage et de fabrication, le capteur peut surveiller la position des pièces, des montages ou des composants mobiles. Les seuils de distance peuvent aider un système de contrôle à déterminer si un objet se trouve dans une zone de fonctionnement attendue avant le début du processus suivant.
Cette approche peut prendre en charge des séquences de manipulation reproductibles et réduire la dépendance aux commutateurs à contact mécaniques dans les applications appropriées.
Les systèmes de stockage automatisés, les convoyeurs et les équipements de manutention de palettes doivent souvent détecter la position des objets ou estimer la distance entre une cible et un point de référence fixe.
L'O1D100 peut fournir des informations de distance pour certaines tâches de positionnement et de surveillance de présence. Cependant, les applications impliquant des charges de palettes complexes, des cibles multiples ou une prévention des collisions critiques en matière de sécurité nécessitent une évaluation distincte de la couverture et des exigences de sécurité au niveau du système.
Dans les systèmes d'emballage et de manutention de colis, les mesures de distance peuvent aider à déterminer si un colis a atteint une position définie ou si une cible se situe dans une fenêtre de mesure configurée.
Lorsque les dimensions du boîtier doivent être calculées, les ingénieurs doivent évaluer la disposition complète des capteurs et la logique de contrôle. Une seule lecture de distance ne fournit pas automatiquement une mesure tridimensionnelle complète d'un colis.
Les machines industrielles peuvent nécessiter une surveillance continue ou périodique des positions des composants, des niveaux de matériaux ou des distances variables. La sortie analogique de l'O1D100 peut être utile lorsqu'un contrôleur a besoin d'un signal lié à la distance plutôt qu'un simple état marche/arrêt.
Avant de l'utiliser pour mesurer le niveau ou surveiller des surfaces irrégulières, vérifiez le matériau cible, la géométrie de détection, les conditions environnementales et la tolérance de mesure requise.
Une intégration correcte commence par la compatibilité électrique et une compréhension claire de la manière dont la mesure sera utilisée. Même un capteur performant peut produire des résultats système peu fiables si ses paramètres de sortie ou la configuration du contrôleur sont incorrects.
Pour l’intégration PLC, vérifiez les spécifications d’entrée électrique et la logique de mise à l’échelle du contrôleur sélectionné. Ne présumez pas que tous les protocoles de communication répertoriés pour d’autres produits d’automatisation sont directement pris en charge par l’O1D100. Son interface de communication documentée est IO-Link ; toute intégration au niveau du réseau peut nécessiter un maître ou une passerelle compatible.
Le meilleur capteur de distance est celui qui répond aux exigences de fonctionnement réelles de l'application, pas nécessairement le modèle ayant la plus grande portée nominale. Une comparaison structurée aide les acheteurs à éviter de sélectionner un appareil inadapté au matériau ou au système de contrôle cible.
| Facteur de sélection | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Distance de mesure | Distances de travail minimales, normales et maximales | Garantit que la cible reste dans la plage utilisable. |
| Surface cible | Couleur, réflectivité, texture et dimensions | Affecte la qualité et la fiabilité du signal optique renvoyé. |
| Précision requise | Erreur de mesure admissible à la distance réelle | Empêche l'utilisation d'un capteur longue portée au-delà de sa tolérance pratique. |
| Compatibilité de sortie | Entrées PNP, canaux analogiques ou prise en charge IO-Link | Garantit que le capteur peut communiquer avec le système de contrôle. |
| Environnement opérationnel | Température, poussière, humidité, vibrations et lumière ambiante | Aide à déterminer si le capteur peut fonctionner de manière fiable au point d'installation. |
| Exigences de réponse | Taux d'échantillonnage et temps de cycle machine | Garantit que les mises à jour des mesures sont adaptées à la vitesse du processus. |
| Espace d'installation | Dimensions du boîtier, position de montage et accès aux câbles | Prend en charge une intégration et une maintenance mécaniques simples. |
Lorsque vous comparez l'O1D100 avec un autre capteur, consultez les spécifications officielles des deux produits dans des conditions comparables. Les différences dans les principes de mesure, les objectifs de référence, les fonctions de sortie et les évaluations environnementales peuvent rendre les spécifications générales trompeuses.
Les équipes d'achat doivent également vérifier la désignation exacte du modèle, l'état du produit, le délai de livraison, les conditions de garantie et la disponibilité de la documentation technique avant de passer une commande.
De bonnes pratiques d'installation permettent de maintenir des mesures cohérentes et de minimiser les dépannages inutiles. Bien que l'IFM O1D100 ait un indice de protection IP67, les conditions d'installation et les caractéristiques cibles affectent toujours les performances pratiques.
Pour les applications impliquant de la poussière ou des brouillards d'huile, établissez un programme de maintenance basé sur le niveau de contamination réel. L'évaluation du boîtier ne garantit pas qu'une mesure optique ne sera pas affectée par des dépôts sur la fenêtre avant du capteur.
Si les mesures fluctuent, vérifiez l'alignement, la réflectivité cible, la lumière ambiante, les connexions électriques et les paramètres de configuration avant de remplacer l'appareil. Si nécessaire, comparez les lectures du capteur à une mesure de référence connue dans des conditions contrôlées.
La plage de mesure publiée est de 0,2 à 10 mètres dans des conditions de référence spécifiées en utilisant une cible blanche avec une rémission de 90 %. Les performances réelles dépendent des caractéristiques cibles et de l'environnement d'exploitation.
Oui. L'O1D100 prend en charge IO-Link COM2 à 38,4 kBauds et IO-Link révision 1.1. Un maître IO-Link compatible est requis pour accéder aux fonctions de communication.
Oui. L'une de ses sorties peut être configurée pour un signal de courant 4-20 mA ou un signal de tension 0-10 V. La plage analogique doit être configurée pour répondre aux exigences de mesure de l'application et à l'entrée du contrôleur.
Son indice IP67 offre une protection contre la pénétration de poussière et l'immersion temporaire dans des conditions de test spécifiées. Cependant, une forte contamination sur la fenêtre optique peut affecter la qualité des mesures, c'est pourquoi l'adéquation environnementale et les exigences de nettoyage doivent être évaluées pour chaque installation.
La tension de fonctionnement spécifiée est de 18 à 30 V CC. Suivez toujours le schéma de câblage officiel et confirmez les exigences d'alimentation électrique et d'entrée du contrôleur avant de connecter le capteur.
Assurez un alignement correct, utilisez des matériaux cibles représentatifs pendant les tests, gardez la fenêtre optique propre et configurez le taux d'échantillonnage et les seuils de sortie de manière appropriée. Si les lectures restent instables, vérifiez la lumière ambiante, la réflectivité de la surface, les interférences électriques et la distance de fonctionnement.
Les acheteurs industriels peuvent contacter Floating Light via sa page produit IFM O1D100 pour demander un devis et confirmer le stock actuel, les modalités de livraison, la documentation produit et les conditions de garantie applicables.
L'IFM O1D100 est une option pratique pour les applications industrielles qui nécessitent une mesure de distance sans contact, un comportement de commutation configurable, une sortie de signal analogique et une communication IO-Link. Sa plage de mesure allant jusqu'à 10 mètres dans des conditions de référence spécifiées en vaut la peine pour le positionnement des lignes de production, la manutention, l'emballage et certaines tâches de surveillance des équipements.
La clé d'une mise en œuvre réussie consiste à adapter les performances de mesure réelles du capteur et les capacités d'interface au matériau cible, à la distance de travail, au cycle de la machine et aux conditions environnementales. Une configuration et une mise en service minutieuses sont tout aussi importantes que le choix du bon modèle.
