Lumière flottantefournit des composants d'automatisation industrielle aux fabricants à la recherche de solutions de détection et de contrôle fiables. LeIFM LK3122Le capteur de niveau électronique offre une détection capacitive du niveau de liquide, des fonctions de commutation configurables, des sorties analogiques et une communication IO-Link, ce qui en fait une option pratique pour surveiller les liquides compatibles dans les équipements industriels.
L'IFM LK3122 est un capteur de niveau électronique conçu pour les applications impliquant de l'eau, des liquides de refroidissement à base d'eau, des huiles et des liquides similaires. Sa sonde de 264 mm intègre une plage de détection active de 195 mm, tandis que sa sortie de commutation configurable et sa sortie analogique prennent en charge différentes exigences de surveillance et de contrôle. Avec une tension de fonctionnement de 18 à 30 V CC et une communication IO-Link, le capteur peut être intégré dans des architectures d'automatisation appropriées. Ce guide explique son principe de fonctionnement, ses spécifications techniques importantes, ses considérations d'application, ses exigences d'installation et ses critères de sélection pour aider les ingénieurs et les équipes d'achat à déterminer s'il correspond à leur équipement.
Table des matières
- Qu'est-ce que l'IFM LK3122 ?
- Comment fonctionne le capteur ?
- Spécifications techniques clés
- Principales caractéristiques et avantages
- Applications industrielles typiques
- Considérations sur l'installation et la configuration
- Comment sélectionner le bon capteur de niveau
- Entretien et dépannage
- Foire aux questions
- Conclusion

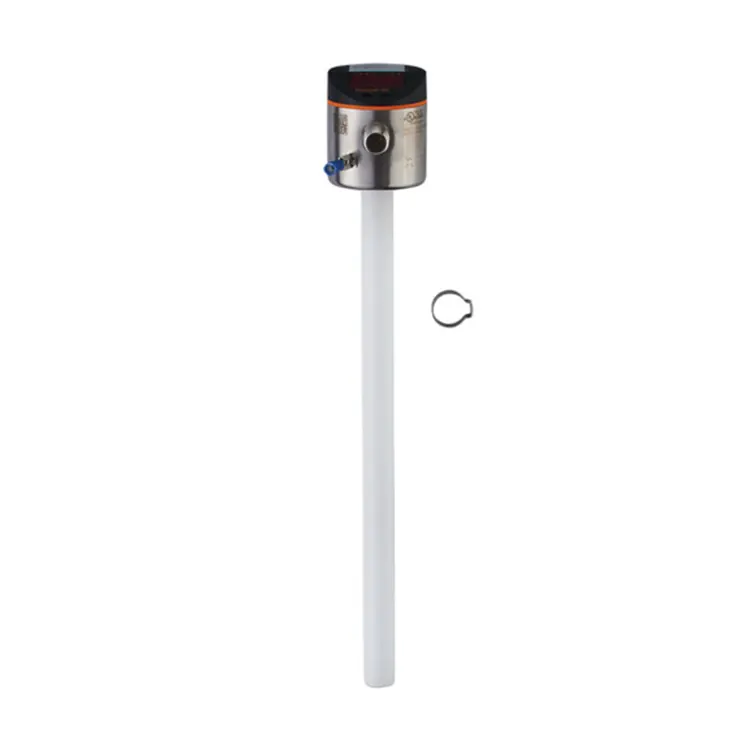

Qu'est-ce que l'IFM LK3122 ?
L'IFM LK3122 est un capteur de niveau électronique fabriqué par ifm electronic. Contrairement à un interrupteur à flotteur classique qui détecte principalement une position mécanique, ce modèle utilise un principe de mesure capacitif pour détecter les changements de niveau de liquides compatibles le long de sa sonde de détection.
Le capteur est destiné aux applications impliquant de l'eau, des lubrifiants de refroidissement à base d'eau, des huiles, des fluides à base d'huile et des liquides présentant des caractéristiques similaires. Ses sorties électroniques permettent d'intégrer le niveau mesuré dans les processus industriels de surveillance et de contrôle.
Pour les ingénieurs de maintenance, les intégrateurs d’équipements et les concepteurs de systèmes d’automatisation, la principale considération n’est pas simplement le numéro de modèle. Il s'agit de savoir si la plage active du capteur, la compatibilité des fluides, les limites de température, la configuration de sortie et les conditions d'installation correspondent à l'application réelle.
Les acheteurs peuvent consulter les informations sur le produit IFM LK3122 de Floating Light et comparer les détails répertoriés avec la documentation du fabricant avant de passer une commande.
Comment fonctionne le capteur ?
La mesure de niveau capacitive repose sur les changements de capacité électrique associés à la présence d'un milieu autour de l'élément de détection. À mesure que le niveau de liquide change le long de la sonde, le capteur évalue la réponse électrique correspondante et détermine la mesure liée au niveau.
Le LK3122 fournit des sorties configurables pour transmettre des informations utiles à un contrôleur ou à un système de surveillance. En fonction de l'installation et des réglages des paramètres, ces signaux peuvent prendre en charge la surveillance du niveau, la détection des seuils et les réponses automatisées des équipements.
Comprendre ses options de sortie
- Sortie de commutation numérique :Prend en charge les actions basées sur des seuils, telles que la signalisation lorsque le niveau mesuré atteint un point de consigne configuré.
- Sortie analogique :Fournit un signal de courant ou de tension configurable pour les équipements de contrôle compatibles.
- Lien IO :Permet les fonctions de communication numérique, d'identification des appareils, de paramétrage et de diagnostic prises en charge via un maître IO-Link compatible.
Ces fonctions permettent aux concepteurs de systèmes de choisir une méthode d'intégration appropriée sans supposer que chaque installation utilisera simultanément toutes les sorties disponibles.
Spécifications techniques clés
L'examen des données techniques avant l'achat permet d'éviter les inadéquations entre le capteur et la machine cible. Le tableau suivant résume les spécifications importantes publiées pour l'IFM LK3122.
| Paramètre | Spécification | Importance pratique |
|---|---|---|
| Type de produit | Capteur de niveau électronique | Conçu pour la détection du niveau de liquide |
| Principe de mesure | Capacitif | Détecte les changements de niveau grâce à la détection capacitive |
| Longueur de la sonde | 264 millimètres | Important pour la profondeur du réservoir et la conception du montage |
| Plage de détection active | 195 millimètres | Définit la section de mesure active |
| Zones inactives | 53 mm en haut ; 16 mm en bas | Doit être pris en compte lors du positionnement de la sonde |
| Tension de fonctionnement | 18 à 30 V CC | Nécessite une alimentation CC compatible |
| Sortie de commutation | PNP/NPN ; configurable normalement ouvert ou normalement fermé | Prend en charge les entrées de commande numérique compatibles |
| Sortie courant analogique | 4–20 mA, direction configurable | Convient aux modules d'entrée analogiques compatibles |
| Sortie de tension analogique | 0–10 V, sens configurable | Nécessite une entrée de tension compatible |
| IO-Link | Version 1.1 | Prend en charge l'intégration numérique compatible |
| Erreur de mesure | ±5% de la valeur finale | À prendre en compte lors de la définition des tolérances de contrôle |
| Température ambiante | 0–60°C | Pertinent pour l'environnement d'installation du capteur |
Important:La température du fluide autorisée par le capteur dépend du liquide et des accessoires d'installation. Pour l'eau et les liquides de refroidissement à base d'eau, la plage publiée est de 0 à 35 °C, avec une température de 35 à 65 °C possible en utilisant le tube climatique E43100 spécifié. Pour le pétrole, la plage publiée est de 0 à 70°C. Consultez la page produit officielle IFM et la documentation technique pour connaître les conditions et restrictions complètes de fonctionnement.
Principales caractéristiques et avantages
Plusieurs caractéristiques font que le LK3122 mérite d'être évalué pour les projets de surveillance de liquides industriels.
1. Plusieurs possibilités de sortie
La combinaison d'une sortie de commutation, d'une sortie analogique et d'une communication IO-Link offre aux ingénieurs plusieurs options d'intégration. La configuration appropriée dépend du contrôleur, des exigences de surveillance et des paramètres sélectionnés.
2. Fonctions de commutation configurables
Les points de consigne et les points de réinitialisation peuvent être configurés dans la plage de réglage spécifiée. Cela prend en charge les applications dans lesquelles un contrôleur doit répondre à un niveau de liquide défini plutôt que simplement afficher une mesure.
3. Une zone de mesure active définie
La plage active de 195 mm aide les ingénieurs à planifier le placement des sondes dans des réservoirs compacts et des réservoirs d'équipement. Un positionnement correct est essentiel car les sections inactives n'assurent pas la même fonction de mesure que la zone active.
4. Intégration industrielle
Son alimentation 18-30 V CC et ses options de sortie configurables rendent le LK3122 adapté à l'évaluation dans les systèmes d'automatisation compatibles. Les caractéristiques électriques, les limites de charge et les exigences de connexion doivent être vérifiées par rapport à la documentation du contrôleur avant la mise en service.
Applications industrielles typiques
Le capteur peut être envisagé pour des tâches compatibles de surveillance de liquides dans des équipements industriels, à condition que le fluide et les conditions de fonctionnement se situent dans les limites publiées.
- Réservoirs de liquide de refroidissement des machines-outils :Surveillez les lubrifiants de refroidissement à base d'eau et fournissez des signaux liés au niveau aux commandes de la machine.
- Équipements hydrauliques :Surveillez les huiles hydrauliques compatibles dans les réservoirs où la géométrie de la sonde et la température de l'huile répondent aux spécifications.
- Systèmes d'eau industriels :Détectez les changements de niveau de liquide dans les réservoirs d’eau et les enceintes d’équipement appropriés.
- Systèmes de lubrification :Surveillance du niveau de support pour les lubrifiants compatibles dans les machines.
- Équipement automatisé :Fournissez des signaux de commutation ou analogiques pour l'intégration dans un dispositif de surveillance approprié basé sur un API.
Il s’agit de catégories d’applications potentielles plutôt que de garanties d’adéquation. Le LK3122 n'est pas destiné à tous les processus liquides ou industriels. Le fabricant répertorie les restrictions pour les supports fortement conducteurs ou adhésifs, les matériaux granulaires, les acides, les alcalis, la transformation des aliments et les applications de galvanoplastie. Confirmez les conditions exactes du support et du processus avant la sélection.
Considérations sur l'installation et la configuration
Une installation correcte a un impact direct sur la fiabilité des mesures et l'efficacité de la stratégie de contrôle.
- Vérifiez la géométrie du réservoir.Vérifiez que la longueur de la sonde et la disposition de montage correspondent à la profondeur d'installation disponible.
- Positionnez correctement la zone active.Tenez compte de la zone inactive supérieure de 53 mm et de la zone inactive inférieure de 16 mm lors de la détermination des points de mesure requis.
- Confirmez la compatibilité du support.Vérifiez les propriétés du liquide, les caractéristiques diélectriques et la température par rapport aux limites du fabricant.
- Vérifiez les connexions électriques.Faites correspondre la tension d'alimentation, la logique de commutation, le type de signal analogique et les exigences de charge au contrôleur.
- Configurez les paramètres de mesure.Définissez les points de commutation et de réinitialisation requis, le comportement de sortie et d'autres paramètres conformément aux instructions d'utilisation.
- Test en conditions réelles de fonctionnement.Confirmez la réponse de sortie à des niveaux de liquide représentatifs avant de mettre la machine en fonctionnement de routine.
Pour la communication numérique, vérifiez également le maître IO-Link, la configuration de l'appareil et le fichier de description de l'appareil compatible, si nécessaire.
Comment sélectionner le bon capteur de niveau
Lorsque vous comparez l'IFM LK3122 avec d'autres capteurs de niveau électroniques, considérez l'application complète plutôt que de sélectionner un modèle uniquement en fonction du prix ou de la longueur nominale de la sonde.
| Facteur de sélection | Questions à poser |
|---|---|
| Compatibilité liquide | Le fluide est-il approuvé pour une utilisation avec ce capteur capacitif ? |
| Plage de mesure | La plage active de 195 mm couvre-t-elle la variation de niveau requise ? |
| Température | Les températures ambiantes et du liquide sont-elles dans les limites autorisées ? |
| Interface de contrôle | L'automate accepte-t-il le signal de commutation, de courant, de tension ou IO-Link sélectionné ? |
| Installation | La sonde peut-elle être montée en tenant compte des zones inactives requises ? |
| Approvisionnement | Le fournisseur peut-il confirmer le modèle exact, l’état, la disponibilité et la documentation ? |
Les ingénieurs doivent également évaluer si la mesure de niveau continue, la détection de seuil ou un principe de détection différent sont les plus appropriés. Un capteur qui fonctionne bien dans un réservoir peut ne pas convenir à un autre fluide ou à une autre configuration de processus.
Entretien et dépannage
Les contrôles de routine peuvent aider à identifier les problèmes d'installation ou de configuration avant qu'ils ne perturbent la production.
- Inspectez la sonde et le dispositif de montage pour déceler toute contamination ou tout dommage physique.
- Vérifiez la tension d'alimentation et les connexions électriques si le capteur ne répond pas comme prévu.
- Vérifiez les points de commutation et de réinitialisation lorsque le comportement de l'alarme diffère de la séquence de contrôle prévue.
- Comparez les lectures analogiques avec les valeurs attendues et confirmez que l'entrée PLC est configurée pour le type de signal correct.
- Vérifiez la communication IO-Link et les paramètres de l'appareil lorsque vous utilisez une interface numérique.
- Consultez le mode d'emploi avant de nettoyer, de modifier les paramètres ou de remettre l'équipement en service.
Les intervalles de maintenance doivent être basés sur l'environnement d'exploitation réel, les propriétés du liquide surveillé et les recommandations du fabricant de l'équipement.
Foire aux questions
1. Quel type de capteur est l'IFM LK3122 ?
L'IFM LK3122 est un capteur de niveau électronique capacitif conçu pour détecter le niveau de liquides compatibles. Il fournit une sortie de commutation configurable, une sortie analogique et une communication IO-Link.
2. Quelle est la plage de détection active de l'IFM LK3122 ?
La sonde mesure 264 mm de long et a une plage de détection active de 195 mm. Les zones inactives spécifiées sont de 53 mm en haut et de 16 mm en bas. Ces dimensions doivent être incluses dans le plan d'installation.
3. Quels liquides l'IFM LK3122 peut-il surveiller ?
Ses fluides prévus comprennent l'eau, les liquides de refroidissement à base d'eau, les huiles, les fluides à base d'huile et les liquides similaires qui répondent aux conditions spécifiées. Les supports fortement conducteurs ou adhésifs et certaines applications chimiques ou industrielles sont exclus. Vérifiez toujours les informations de compatibilité du fabricant.
4. L'IFM LK3122 peut-il se connecter à un automate ?
Oui, il peut être intégré à un automate compatible à l'aide de sa sortie de commutation, de sa sortie analogique de courant ou de tension ou de son interface IO-Link. La méthode sélectionnée doit correspondre aux entrées électriques et aux capacités de communication de l'automate.
5. De quelle alimentation l'IFM LK3122 a-t-il besoin ?
La tension de fonctionnement spécifiée est de 18 à 30 V CC. Confirmez les exigences d’alimentation électrique, de câblage, de charge de sortie et de connexion à l’aide de la documentation technique avant l’installation.
6. Comment les acheteurs peuvent-ils vérifier le bon modèle avant de commander ?
Vérifiez la désignation complète du modèle, la documentation du fabricant, l'état du produit et toute information de traçabilité disponible. Les acheteurs peuvent également fournir leurs exigences d'application à Floating Light pour les aider à confirmer le modèle demandé et les détails d'achat.
Conclusion
L'IFM LK3122 offre une détection capacitive du niveau de liquide, des fonctions de sortie configurables et une connectivité IO-Link pour les applications de surveillance industrielle appropriées. Sa plage de détection active de 195 mm et ses limites de fonctionnement définies rendent essentielle une évaluation minutieuse des applications. En vérifiant la compatibilité du fluide, la géométrie de l'installation, la température et les exigences du contrôleur avant l'achat, les ingénieurs peuvent faire une sélection de capteur plus éclairée.
