Omron E5CN-Q2MT-500

En tant que composant de contrôle industriel de classe mondiale, l'Omron E5CN-Q2MT-500 offre un contrôle de température stable et précis, ce qui le rend idéal pour les machines d'emballage, les équipements de transformation du plastique, les systèmes de fours et une large gamme d'autres applications industrielles.

Floating Light Automation maintient un stock important de ce modèle dans des entrepôts à l'étranger, avec une capacité d'approvisionnement mensuelle supérieure à 1 200 unités ; tous les produits proviennent directement de canaux autorisés, garantissant des produits 100 % authentiques et authentiques pour les clients du monde entier.

Qu'est-ce que l'Omron E5CN-Q2MT-500 ?

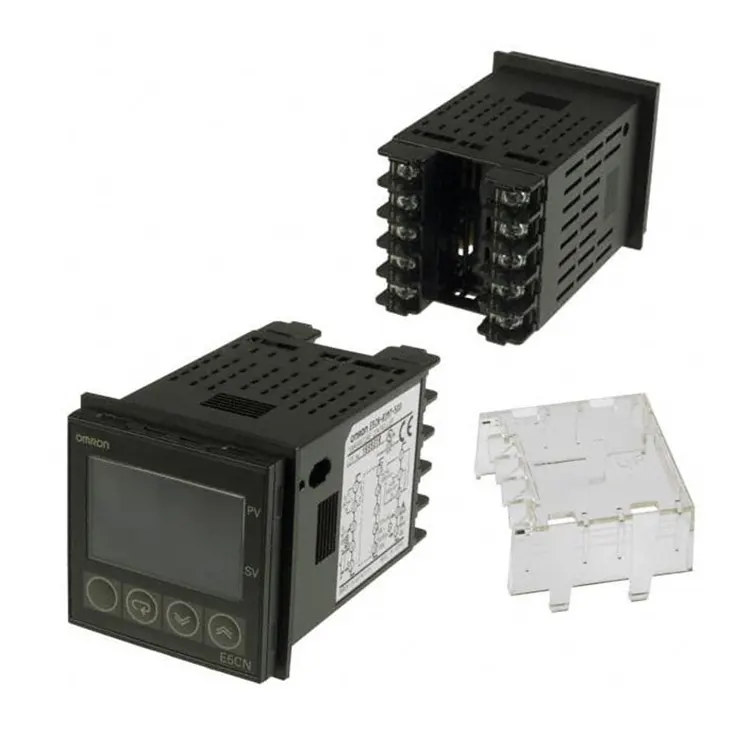

L'Omron E5CN-Q2MT-500 est un contrôleur de température numérique de taille 1/16 DIN (48 × 48 mm) équipé d'un écran LED haute luminosité à 2 lignes qui affiche simultanément la valeur de processus (PV) et la valeur de consigne (SV), permettant aux opérateurs de lire les données de température d'un seul coup d'œil, même dans des environnements d'atelier industriels complexes.

Ce modèle prend en charge une entrée d'alimentation universelle de 100 à 240 V CA, éliminant ainsi le besoin pour les utilisateurs de configurer des modules de conversion de tension supplémentaires et s'adapte immédiatement à la plupart des normes d'alimentation industrielles mondiales.

Pour la sortie de contrôle, le E5CN-Q2MT-500 adopte une sortie transistor (type NPN), qui peut piloter directement des relais à semi-conducteurs (SSR) pour le contrôle de la température à modulation de largeur d'impulsion (PWM), avec une précision de contrôle de la température atteignant ±0,5 % de la pleine échelle.

Il prend en charge plusieurs types d'entrée de thermocouple et de résistance de platine, notamment les thermocouples K, J, T, E, N, R, S, B et la résistance de platine Pt100, couvrant presque toutes les plages de mesure de température industrielle courantes de -200 ℃ à 1 800 ℃, ce qui peut répondre aux exigences de contrôle de température de différentes technologies de traitement.

Le produit dispose également d'une sortie d'alarme 250 V AC 5 A intégrée, avec des fonctions d'alarme de température limite supérieure et inférieure, qui peuvent déclencher automatiquement l'alarme et couper la sortie lorsque la température dépasse la plage définie, protégeant ainsi efficacement l'équipement de production et les produits transformés.

En termes d'adaptabilité environnementale, le E5CN-Q2MT-500 a une plage de températures de fonctionnement de -10 ℃ à 55 ℃, des performances anti-interférences conformes aux normes IEC61000 et un panneau avant anti-poussière et anti-éclaboussures qui répond au niveau de protection IP50, permettant un fonctionnement stable à long terme dans des environnements industriels difficiles tels qu'une forte poussière et une humidité élevée.

Comparaison entre les modèles courants de la série E5CN

Pour aider les clients à choisir le contrôleur de température le plus adapté à leur application, nous avons effectué la comparaison des paramètres entre le E5CN-Q2MT-500 et d'autres modèles courants de la même série comme suit :

Analyse des différences clés

La plus grande différence entre E5CN-Q2MT-500 et E5CN-R2MT-500 réside dans le type de sortie :

La sortie relais du R2MT-500 a une durée de vie d'environ 100 000 actions de commutation, ce qui convient aux scénarios de réglage de température basse fréquence avec une faible fréquence de commutation ; tandis que la sortie transistor du Q2MT-500 a une durée de vie de commutation presque illimitée, ce qui est très approprié pour le contrôle PWM de haute précision correspondant aux relais à semi-conducteurs, et constitue le premier choix pour les exigences de contrôle de température de haute précision telles que les emballages en plastique et la soudure par refusion.

Comparé à la série E5AN de plus grande taille, le E5CN-Q2MT-500 a une taille plus petite, ce qui est plus adapté à une installation intégrée dans de petits panneaux de commande et des systèmes de contrôle distribués.

Si vous n'avez pas besoin d'un contrôle de température par programmation multi-segments, le E5CN-Q2MT-500 peut répondre à 90 % des exigences industrielles conventionnelles en matière de contrôle de température, avec des performances plus élevées.

Solutions de correspondance recommandées

1. Correspondance du système de contrôle de température de haute précision

Pour les scénarios nécessitant un contrôle de température de haute précision, tels que les fours industriels, les lignes d'extrusion de plastique et les fours de refusion, nous recommandons la combinaison suivante :

· Contrôleur de température :Omron E5CN-Q2MT-500

· Actionneur :Relais statique Omron G3NA-210B

· Capteur de température :Résistance platine Omron E52-PT100 (ou thermocouple de type K adapté en fonction de la plage de température)

· Avantage:L'ensemble des composants d'origine Omron, le contrôle PWM de sortie de transistor assorti, peut atteindre une précision de contrôle de la température à ± 1 ℃, un fonctionnement stable à long terme et une maintenance après-vente facile.

2. Correspondance des équipements de chauffage ordinaires

Pour les scénarios de contrôle de commutation basse fréquence tels que les petites machines d'emballage et les réservoirs à température constante, nous recommandons l'adaptation du modèle de sortie relais E5CN-R2MT-500, qui peut piloter directement le contacteur du tube chauffant sans ajouter de relais statique supplémentaire, réduisant ainsi le coût global du système.

3. Correspondance du système de contrôle distribué

Pour les lignes de production automatisées qui nécessitent une surveillance centralisée de plusieurs points de température, l'E5CN-Q2MT-500 peut être associé au PLC de la série Omron CJ via le module d'extension de communication RS485, qui peut réaliser une lecture et un ajustement centralisés des données de température du côté du PLC, facilitant ainsi la réalisation d'un contrôle automatisé du processus de production.

Scénarios d'application

Omron E5CN-Q2MT-500 est largement utilisé dans divers domaines de l'automatisation industrielle, notamment :

· Industrie de transformation du plastique :machines de moulage par injection, extrudeuses, contrôle de la température des équipements d'emballage en plastique

· Industrie agroalimentaire :fours de cuisson, cuves de fermentation à température constante, contrôle de la température des équipements de stérilisation

· Industrie de fabrication électronique :brasage par refusion, brasage à la vague, équipement de test à température constante

· Industrie de l'emballage :équipement de thermoscellage, contrôle de la température des machines d'emballage rétractable

· Matériel de laboratoire :chambres d'essai à température constante, équipement d'essai environnemental

Capacité d’approvisionnement et garantie de source

En tant que distributeur agréé de composants d'automatisation industrielle d'Omron dans la région Asie-Pacifique, Floating Light Automation a établi une relation de coopération stable à long terme avec les agents agréés officiels et à grande échelle d'Omron.

Le E5CN-Q2MT-500 est l'un de nos produits de base, avec les garanties d'approvisionnement suivantes :

· Stock actuel :860 unités dans notre entrepôt nord-américain et 1 240 unités dans notre entrepôt européen, qui peuvent être expédiées dans les 24 heures suivant la confirmation de la commande pour la plupart des régions.

· Capacité d'approvisionnement mensuelle stable :Jusqu'à 1 500 unités, pouvant répondre aux besoins de commandes en gros des fabricants d'équipements et des intégrateurs de systèmes pour la production et la maintenance en série

· Canal source :Produits authentiques 100 % originaux directement fournis par la ligne de production officielle d'Omron, tous les produits sont accompagnés du certificat de qualité d'usine d'origine d'Omron et d'un service de garantie de 12 mois.

· Garantie d'approvisionnement alternatif :En cas de rupture de stock temporaire de ce modèle, nous pouvons fournir l'alternative originale mise à niveau dans les 3 jours ouvrables et fournir une assistance technique gratuite pour l'adaptation.

Pour les commandes groupées de plus de 100 unités, nous pouvons assurer une expédition directe depuis le centre de distribution régional d'Omron, avec des délais de livraison plus courts et des prix d'achat en gros plus préférentiels.

Service après-vente

Tous les produits Omron E5CN-Q2MT-500 vendus par Floating Light Automation offrent une garantie d'usine d'origine de 12 mois. En cas de problème de qualité pendant la période de garantie, nous fournissons un remplacement gratuit ou un remboursement complet.

Pour les clients en gros, nous pouvons fournir une assistance technique gratuite, y compris des conseils de paramétrage et une consultation du plan de câblage d'installation.

FAQ

Q : Combien de versions de tension d'alimentation sont disponibles pour l'Omron E5CN-Q2MT-500 ?

R : Il existe principalement deux versions d’alimentation pour ce modèle :

AC100-240V : version standard (suffixe du modèle "500")

AC/DC24V : version basse tension (suffixe de modèle "AC/DC24")

Veuillez sélectionner la version appropriée en fonction des conditions d'alimentation électrique sur site lors de l'achat.

Q : Comment définir le type d’entrée du capteur de température ?

R : Dans le menu de configuration initiale, localisez le paramètre « Type d'entrée » et configurez-le en fonction du capteur spécifique utilisé.

Des réglages incorrects entraîneront des lectures de température inexactes ou un affichage « S.Err ».

Q : Que dois-je faire si la température continue d’augmenter de manière incontrôlable ?

R : Causes possibles :

Les contacts du relais pilotant la sortie de commande sont soudés et fermés → Remplacer le relais

Défaillance de court-circuit du SSR → Vérifier et remplacer le SSR
