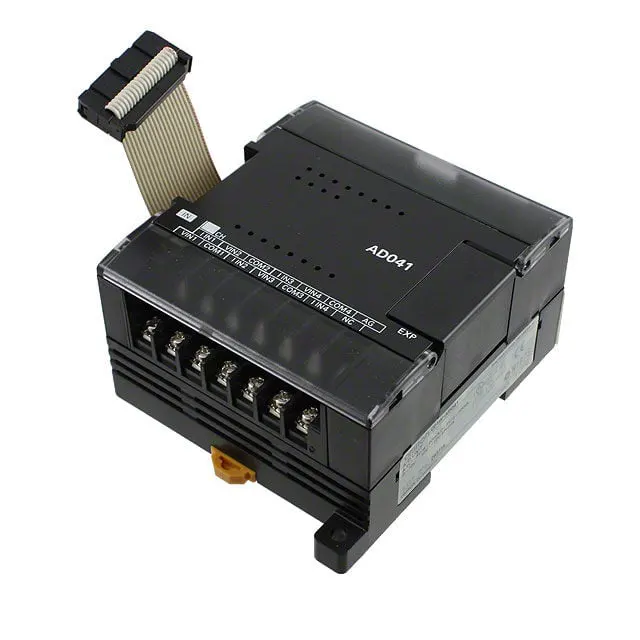

Omron CP1W-AD041

L'Omron CP1W-AD041 est un module d'extension d'entrée analogique à 4 canaux exclusivement adapté au contrôleur logique programmable de la série CP1E. Il peut convertir des signaux de courant externes 4-20 mA ou des signaux analogiques de tension 0-10 V en signaux numériques pouvant être reconnus par le PLC, afin que le système de contrôle puisse collecter et traiter des paramètres physiques en constante évolution.

Chaque canal prend en charge un réglage indépendant de la plage de signal, qui peut s'adapter de manière flexible à différents types de capteurs et conditions de travail sur site. La technologie de fabrication originale d'Omron garantit la stabilité du module en fonctionnement continu à long terme, et sa taille compacte n'occupera pas d'espace d'installation supplémentaire dans l'armoire électrique.

Spécifications techniques de base

· Nombre de canaux d'entrée :4 canaux d'entrée analogiques isolés

· Types de signaux pris en charge :Tension CC 0-10 V, courant CC 4-20 mA

· Résolution:1/4000 (pleine échelle)

· Vitesse de conversion :150 μs par canal

· Précision:±0,3 % pleine échelle (température ambiante de 25 °C)

· Alimentation :Alimenté par l'automate CP1E hôte, aucune alimentation externe requise

· Méthode d'installation :Compatible avec le montage sur rail DIN Omron, peut être directement installé sur le bus d'extension CP1E

· Température de l'environnement de fonctionnement :0°C à 55°C, température de stockage : -20°C à 75°C

· Humidité:5 % à 95 % HR (sans condensation)

Comparaison de modules d'entrée analogiques Omron similaires

Omron propose différentes spécifications de modules d'extension analogiques pour les automates de la série CP. Pour permettre aux clients de choisir le bon produit, nous avons trié les paramètres de base de plusieurs modèles courants à des fins de comparaison comme suit :

Les résultats de la comparaison montrent que le CP1W-AD041 présente des avantages de coût plus évidents lorsque vous devez collecter 3 à 4 signaux analogiques sur la plate-forme CP1E.

Par rapport au CP1W-AD021 à 2 canaux, le coût unitaire du canal du CP1W-AD041 est réduit d'environ 15 %, ce qui est plus adapté à l'application de systèmes de contrôle de taille moyenne.

Contrairement aux modules de haute précision de la série CJ, le CP1W-AD041 est positionné pour le contrôle industriel général, et sa précision peut répondre pleinement à la plupart des exigences de détection de l'industrie légère, de l'emballage, du traitement de l'eau et d'autres industries, et le prix n'est que de 1/3 de celui des modules haut de gamme.

Solutions de correspondance recommandées

1. Correspondance avec l'hôte PLC

CP1W-AD041 est spécialement développé pour l'automate Omron série CP1E, qui peut être directement étendu sur les hôtes CP1E série N, série E et série S.

Un hôte CP1E peut connecter jusqu'à 3 modules d'extension CP1W, dont CP1W-AD041, c'est-à-dire que jusqu'à 12 canaux d'entrée analogiques peuvent être étendus, ce qui peut répondre aux exigences d'acquisition de signaux de la plupart des équipements d'automatisation de petite et moyenne taille.

Si vous utilisez les anciens hôtes des séries CP1H ou CP1L, ce modèle est également compatible, mais vous devez confirmer la version du micrologiciel de l'hôte avant d'acheter.

Si vous devez étendre plus de 12 canaux, nous vous recommandons d'associer l'hôte CP1E-N60 à une capacité plus élevée, qui peut prendre en charge davantage de modules d'extension pour répondre à la demande.

2. Correspondance avec d'autres modules d'extension

Selon différents scénarios d'application, nous proposons les combinaisons de correspondance courantes suivantes :

· Petit système de détection de température et de pression: CP1E-N20 + 1 x CP1W-AD041 + 1 x capteur de température + 1 x capteur de pression, cette combinaison peut collecter 2 signaux de température et 2 signaux de pression en même temps, le coût est contrôlé dans les 300 $, ce qui est très approprié pour les petits équipements de tests industriels.

· Système de contrôle du niveau de liquide multicanal: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 signaux d'entrée de niveau de liquide, 2 signaux de réglage de sortie analogiques, peuvent réaliser un réglage automatique du niveau de liquide de 4 réservoirs de stockage, largement utilisés dans les petits équipements de traitement de l'eau et de transformation des aliments.

· Acquisition de vitesse d'onduleur multi-axes: CP1E-N30 + 1 x CP1W-AD041 + 4 x convertisseurs de fréquence avec sortie analogique, collectent la fréquence de sortie et les signaux de courant de 4 onduleurs en temps réel, réalisent la surveillance centralisée du système de transport, ce qui peut améliorer efficacement la stabilité de fonctionnement de l'équipement.

3. Adaptation des capteurs

Le CP1W-AD041 prend en charge simultanément une sortie de tension 0-10 V et des capteurs de sortie de courant 4-20 mA. Les capteurs industriels les plus courants sur le marché peuvent être directement connectés sans modules de conversion supplémentaires, y compris les transmetteurs de pression, les transmetteurs de température, les capteurs de niveau à ultrasons, les capteurs de débit, les capteurs de déplacement, etc.

Si votre capteur émet une plage de signal différente, vous pouvez également ajuster la plage via le programme PLC pour l'adapter, ce qui offre une grande flexibilité.

Scénarios d'application typiques

· Équipements d'emballage industriel léger :collecter la pression du film d'emballage et la température de la pièce de scellage, ajuster les paramètres en temps réel pour assurer la qualité de l'emballage

· Système de traitement de l'eau :collectez le niveau de liquide du réservoir d'eau, le débit du pipeline et la valeur du PH, et réalisez le démarrage et l'arrêt automatiques de la pompe à eau

· Système de contrôle de température constante :collectez le signal de température émis par l'émetteur et émettez le signal de commande via le module de sortie analogique correspondant pour ajuster la puissance de chauffage

· Machines textiles :collectez le signal de tension du fil, ajustez la vitesse du rouleau d'alimentation pour maintenir la stabilité de la tension

· Équipement de test automatisé :collecter plusieurs signaux analogiques du banc de test pour l'enregistrement et le jugement des données, au lieu de tests manuels pour améliorer l'efficacité

Service après-vente

Tous les modules Omron CP1W-AD041 vendus par Floating Light Automation offrent 12 mois de service de garantie après-vente. Pendant la période de garantie, en cas de problème de qualité lié aux dommages non humains, nous vous fournirons un remplacement gratuit ou un remboursement complet.

Nous avons des ingénieurs techniques professionnels qui peuvent vous fournir une consultation technique gratuite, y compris des conseils de câblage, la configuration du programme et d'autres questions connexes.

Pour les commandes groupées, nous pouvons offrir des remises groupées supplémentaires, et des politiques préférentielles spécifiques peuvent être contactées par notre personnel commercial pour négociation.

Capacité d’approvisionnement et garantie de source

Floating Light Automation a établi une relation d'approvisionnement coopérative stable à long terme avec les distributeurs officiels agréés d'Omron et les fournisseurs de canaux à grande échelle.

À l'heure actuelle, l'inventaire ponctuel du CP1W-AD041 dans nos entrepôts en Chine et aux États-Unis atteint plus de 120 unités, ce qui peut répondre à la demande de production d'essais de prototypes en petits lots et d'achat en gros lots d'ensembles complets d'équipements.

Tous les produits que nous vendons sont des produits neufs 100 % originaux, qui peuvent fournir des certificats d'inspection de qualité d'usine d'origine Omron et des certificats de qualification de lots.

Nous soutenons l'inspection d'usine par un tiers, tout problème de qualité du produit qui ne répond pas aux normes d'usine d'origine peut être retourné ou remplacé sans condition dans les 12 mois.

En termes de logistique, nous prenons en charge DHL, FedEx, UPS et d'autres canaux express mondiaux, et la commande peut être expédiée dans les 24 heures après le paiement, et les régions générales d'Europe et d'Amérique du Nord peuvent être livrées dans les 3 à 7 jours ouvrables.

Pour les clients d'ingénierie coopératifs à long terme, nous pouvons fournir un service de réserve d'inventaire continu pour garantir que votre projet n'affectera pas l'avancement de la construction en raison d'une pénurie d'accessoires.

FAQ

Q : Comment installer l'Omron CP1W-AD041 ?

R : Le CP1W-AD041 se connecte directement au côté droit de l'unité centrale ou de l'unité d'extension précédente via un connecteur d'extension. Pour installer :

1. Branchez le câble de connexion d'E/S d'extension du module dans le connecteur d'extension de l'UC ou de l'unité d'extension précédente.

2. Fixez le module sur le rail DIN.

3. Si des unités d'extension supplémentaires sont nécessaires, une extension supplémentaire est possible via le connecteur d'extension sur le côté droit du module.

Remarque : Le câble de connexion d'extension E/S est fixé en permanence au module et ne peut pas être retiré. Ne touchez pas le câble pendant le fonctionnement pour éviter les dysfonctionnements causés par l'électricité statique.

Q : Le CP1W-AD041 prend-il en charge la moyenne ?

R : Oui, c’est le cas. La moyenne peut être activée ou désactivée individuellement pour chaque canal dans les paramètres de plage d'entrée.

Lorsque la moyenne est activée, le module génère la valeur moyenne de plusieurs échantillons, ce qui permet de supprimer le bruit du signal.

Q : Le CP1W-AD041 prend-il en charge la détection de rupture de fil ?

R : Oui, c’est le cas. Le CP1W-AD041 est doté d'une détection de rupture de fil pour les plages d'entrée 1 à 5 V et 4 à 20 mA. Le module peut détecter un état anormal si un fil de signal de capteur se casse.
