IFMIFS304

L'IFM IFS304 est un capteur de proximité inductif doté d'un boîtier fileté M18, d'une plage de détection nominale de 4 mm et d'une prise en charge d'une entrée 10-30 V CC avec une sortie PNP normalement ouverte (NO).

Sa conception compacte permet une installation dans des espaces restreints, tandis que le boîtier en acier inoxydable entièrement scellé offre une excellente protection (indice IP67), garantissant un fonctionnement stable dans des environnements difficiles exposés à la poussière, à l'humidité et aux éclaboussures d'huile ; il est parfaitement adapté à une utilisation avec des systèmes d'éclairage flottants automatisés pour permettre une détection et un contrôle automatiques de commutation.

Le capteur intègre une conception résistante aux interférences pour résister efficacement aux interférences électromagnétiques des équipements environnants et offre une durée de vie supérieure à 5 millions de cycles de détection. En tant que distributeur agréé, Floating Light Automation maintient un stock suffisant et accueille vos demandes de renseignements.

Paramètres techniques de base

Comparaison des modèles : IFS304 par rapport aux autres capteurs courants de la série IFM IFS

Pour aider les clients à choisir le capteur le plus adapté à leur système d'automatisation de lumière flottante, nous comparons l'IFS304 avec d'autres modèles courants de la série IFM IFS, la différence est la suivante :

De la comparaison, il ressort de la comparaison que l'IFM IFS304 est un modèle intermédiaire économique de la série IFS, qui équilibre la distance de détection, la compatibilité de sortie et le prix, et constitue le choix le plus polyvalent pour la plupart des systèmes d'automatisation d'éclairage flottant.

Si votre système a des exigences particulières en matière de type de sortie ou de distance de détection, vous pouvez choisir d'autres modèles correspondants selon le tableau ci-dessus.

Recommandation correspondante

Selon les différents types et exigences fonctionnelles des systèmes d'automatisation de lumière flottante, nous fournissons les recommandations correspondantes suivantes, qui peuvent mieux exercer les performances de l'IFS304 :

1. Petit système d’éclairage flottant à station unique

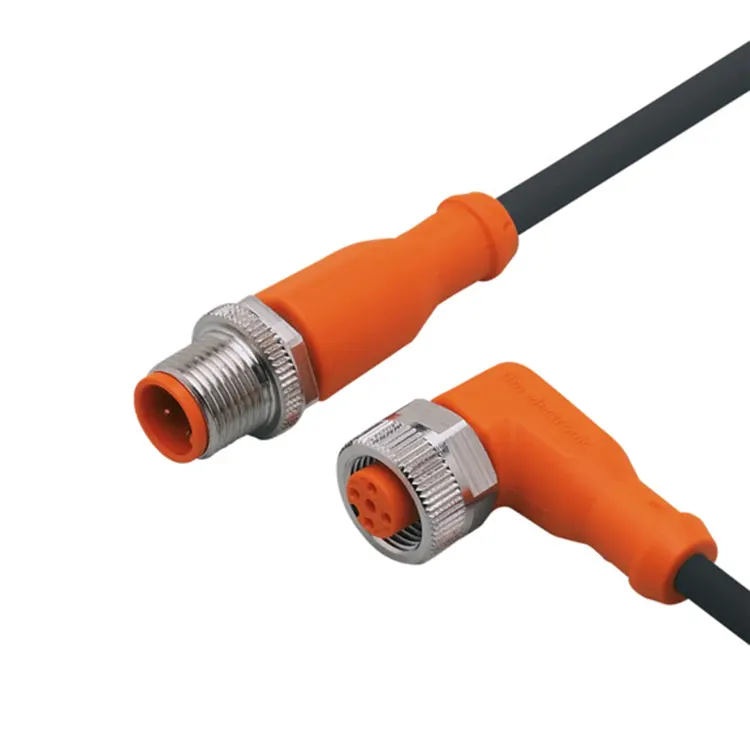

Recommandation de configuration : 1 × IFS304 + câble connecteur IFM EVC001 M12 + alimentation à découpage 24 V DC.

Cette configuration convient aux petits stands d'exposition, aux dispositifs de lumière flottante simples pour vitrines de vente au détail, IFS304 est utilisé pour détecter la position du module de lumière flottante, s'assurer que la lumière flottante est dans la bonne position avant de démarrer l'éclairage, éviter le danger d'un éclairage de position anormale. Cette collocation présente un faible coût, un câblage simple et des performances stables, ce qui constitue le premier choix pour les petits projets.

2. Système d'exposition de lumière flottante combiné multi-stations

Recommandation de configuration : Multiple × IFS304 + module maître IFM AL1100 IO-Link + hôte de contrôle industriel.

Dans les grandes expositions combinées de lumières flottantes, plusieurs IFS304 peuvent être installés sur chaque station d'éclairage flottante pour détecter la position de chaque module en temps réel, et le signal est transmis au module maître IO-Link, puis l'hôte de contrôle industriel ajuste l'état d'éclairage de chaque station en temps réel en fonction des données de position pour obtenir un affichage de liaison dynamique.

La fréquence de commutation élevée de l'IFS304 peut répondre aux exigences d'ajustement dynamique fréquent, et le signal stable peut garantir le bon déroulement de l'exposition.

3. Projet de paysage lumineux flottant extérieur

Recommandation de configuration : 1 × IFS304 par station + câble haute protection IFM EVC420 + alimentation étanche extérieure 24V.

Bien que l'IFM IFS304 lui-même ait atteint le niveau de protection IP67, associé à des câbles spéciaux à haute protection, il peut encore améliorer la capacité à résister à la pluie et à la corrosion par l'humidité et à s'adapter à l'environnement extérieur difficile pendant une longue période.

Dans les projets de paysage lumineux flottants extérieurs, IFS304 peut réaliser une induction automatique de l'approche des touristes, allumer automatiquement l'effet d'éclairage et s'éteindre automatiquement lorsque personne n'est là, ce qui peut non seulement améliorer l'expérience interactive, mais également économiser de l'énergie.

Avantages des applications

· Induction de haute précision :L'erreur de position d'induction est contrôlée à moins de 0,1 mm, ce qui permet de détecter avec précision la position du module mobile flottant, d'éviter un faux déclenchement ou une induction manquante et d'assurer le fonctionnement stable du système.

· Forte adaptabilité environnementale :La protection IP67 et le boîtier en acier inoxydable peuvent résister à l'huile, à la poussière et à l'humidité, et peuvent fonctionner de manière stable, qu'il s'agisse d'un affichage commercial intérieur ou d'un paysage extérieur.

· Installation et entretien faciles :Conception filetée M18 avec connecteur M12 standard, qui peut être rapidement installé et remplacé, économisant du temps d'installation et des coûts de maintenance ultérieurs.

· Longue durée de vie :Selon le processus de fabrication original d'IFM, le temps de travail moyen sans problème dépasse 100 000 heures, ce qui peut réduire la fréquence de remplacement et de maintenance et garantir le fonctionnement stable à long terme du système d'éclairage flottant.

Instructions de commande et de service après-vente

Nous prenons en charge les méthodes de commande telles que la commande d'échantillons, la commande de petits lots et la commande technique en gros. Les commandes d'échantillons peuvent être expédiées le même jour et les commandes groupées peuvent bénéficier des remises groupées correspondantes.

Nous fournissons des services de distribution logistique mondiale, qui peuvent être livrés partout dans le monde via une logistique express telle que DHL, UPS et FedEx, et fournissons des informations de suivi logistique tout au long du processus.

Si vous rencontrez des problèmes de qualité dans les 12 mois suivant la date d'achat, nous fournissons un service de remplacement gratuit. Si vous avez besoin d'une assistance technique, notre équipe professionnelle d'ingénieurs en automatisation peut vous fournir des conseils d'installation gratuits et des services de conseil en correspondance de système pour vous aider à résoudre divers problèmes liés au processus de candidature.

FAQ

Q : L'IFM IFS304 est-il doté d'une protection contre les courts-circuits et l'inversion de polarité ?

R : Oui, il a les deux.

Protection contre l'inversion de polarité : la connexion inversée des bornes d'alimentation positives et négatives n'endommagera pas le capteur ; il ne fonctionnera tout simplement pas et le fonctionnement normal reprend une fois le câblage corrigé.

Protection contre les courts-circuits : la sortie est automatiquement coupée si un court-circuit accidentel se produit au niveau de la borne de sortie et se rétablit automatiquement une fois le défaut résolu.

Q : Existe-t-il des exigences spécifiques concernant le couple d'installation ?

R : L'IFS304 est doté d'un boîtier en acier inoxydable, mais la face de détection est en plastique LCP blanc. Bien que le boîtier soit robuste, un serrage excessif peut endommager les filetages ou la face de détection.

Il est recommandé de serrer d'abord à la main, puis d'utiliser une clé pour le tourner d'1/4 de tour supplémentaire ; n’appliquez pas de force excessive.

Q : Avec un courant de sortie de 100 mA, que peut-il piloter directement ?

R : Le courant de sortie PNP continu maximum est de 100 mA. Cela signifie:

Il peut piloter directement : les entrées numériques PLC, les petits relais et les voyants lumineux.

Il est déconseillé de piloter directement : Des contacteurs ou des électrovannes de forte puissance.

Si vous conduisez une charge lourde, il est recommandé d'utiliser un relais intermédiaire.
